Pencetakan injeksi adalah proses manufaktur yang banyak digunakan yang memungkinkan produksi massal komponen plastik kompleks dengan akurasi dan efisiensi tinggi. Desain dan akurasi komponen cetakan secara langsung memengaruhi kualitas, daya tahan, dan kinerja produk cetakan injeksi.
Setiap bagian dari cetakan injeksi berperan penting dalam memastikan kelancaran produksi, kualitas yang stabil, dan minimalnya cacat. Artikel ini menjelaskan secara detail bagian-bagian cetakan injeksi, fungsi, material, proses manufaktur, dan perawatannya, serta membantu produsen mengoptimalkan kinerja cetakan.

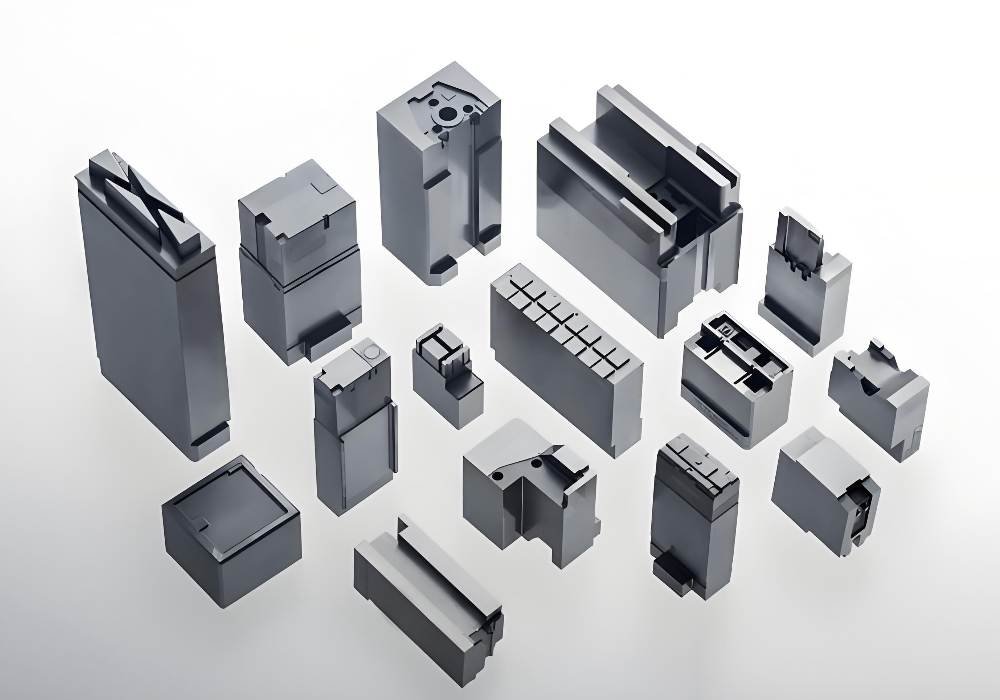

Pentingnya Bagian Cetakan untuk Fleksibilitas Desain
Peran cetakan injeksi dalam pembuatan plastik
Cetakan injeksi membentuk inti produksi plastik, memfasilitasi produksi berbagai komponen plastik di industri otomotif, medis, elektronik, dan produk konsumen. Karena cetakan ini menentukan bentuk, struktur, dan kualitas umum produk akhir, konstruksinya sangat penting bagi efisiensi produksi. Struktur cetakan yang unggul memfasilitasi konsistensi, presisi, dan umur panjang komponen plastik, meminimalkan cacat dan memaksimalkan fungsionalitas.
Tingkatkan fleksibilitas desain dengan bagian cetakan.
Fleksibilitas desain cetakan didasarkan pada berbagai bagian cetakan. Berbagai bagian cetakan memungkinkan seseorang untuk memodifikasi bentuk rongga, penyelesaian permukaan, dan aliran material, sehingga memungkinkan produsen untuk menanggapi permintaan produk yang berubah-ubah. Penyesuaian desain difasilitasi oleh penggunaan bagian cetakan yang terstandarisasi, sehingga mengurangi siklus pembuatan prototipe dan produksi.
Sisipan cetakan yang dapat dipertukarkan dan manfaat dasar modular
Basis cetakan modular dan sisipan cetakan yang dapat dipertukarkan merupakan opsi yang menghemat biaya bagi perusahaan yang ingin memproduksi beberapa variasi produk. Daripada harus mendesain cetakan yang sama sekali baru setiap kali Anda perlu memodifikasinya, Anda dapat memodifikasi fungsi dan bentuk produk akhir dengan mengganti beberapa sisipan. Hal ini mengurangi waktu henti produksi, menurunkan biaya produksi, dan memungkinkan bisnis untuk bereaksi kuat terhadap kebutuhan pasar.
Peran Sistem Hot Runner dalam Meningkatkan Efisiensi
Sistem hot runner sangat penting dalam merampingkan proses cetak injeksi. Berbeda dengan sistem cold runner konvensional yang menghasilkan limbah material berlebih, hot runner menyediakan aliran material yang efisien, meminimalkan limbah, dan meningkatkan waktu siklus. Melalui pemeliharaan suhu yang konstan dan minimalisasi kehilangan tekanan, sistem ini meningkatkan kualitas komponen, meminimalkan produk yang cacat, dan memaksimalkan efisiensi produksi.
Membuat Geometri Kompleks dengan Slider dan Lifter
Slider dan pengangkat sangat penting untuk komponen dengan desain yang rumit, undercut, dan sekrup bagian dalam. Komponen yang bergerak ini memungkinkan produsen untuk menghasilkan bentuk rumit yang tidak mungkin dilakukan dengan struktur cetakan dasar. Dengan mengintegrasikan komponen canggih ini, perusahaan dapat memperluas kemampuan desain mereka dan menghasilkan komponen plastik yang sangat terperinci.
Manfaat Jangka Panjang Berinvestasi pada Komponen Cetakan Berkualitas Tinggi
Berinvestasi pada komponen cetakan premium meningkatkan daya tahan, meningkatkan akurasi, dan meminimalkan biaya perawatan dan biaya. Komponen cetakan premium memperpanjang umur cetakan, mengurangi waktu henti, dan mengoptimalkan konsistensi produksi. Melalui pemilihan material yang tepat dan penambahan teknologi cetakan canggih, produsen dapat mencapai fleksibilitas, efisiensi, dan efektivitas biaya dari desain yang unggul dalam produksi.

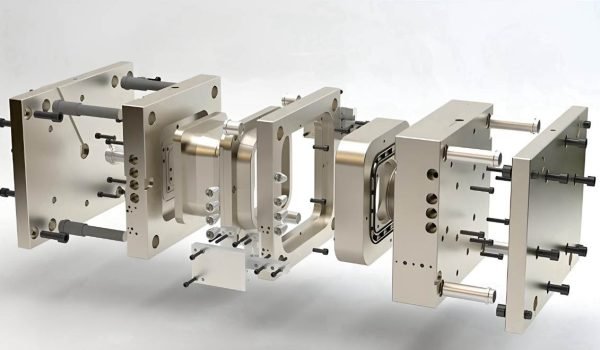

Komponen Utama dan Fungsinya pada Cetakan Injeksi
Cetakan injeksi terdiri dari beberapa komponen penting untuk mencetak plastik cair menjadi produk akhir. Setiap bagian memiliki fungsi khusus yang memastikan pengoperasian cetakan yang lancar dan produksi berkualitas tinggi.
- Dasar cetakan: Ini mengintegrasikan semua bagian dalam fondasi cetakan injeksi. Secara struktural, ini mendukung cetakan dan menyimpan pelat inti dan rongga.
- Inti dan rongga: Bagian cetakan utama yang membentuk bentuk internal dan eksternal dari komponen plastik. Rongga membentuk bentuk eksternal, dan inti membentuk bentuk internal.
- Sistem sprue dan runner: Sistem yang mengalirkan plastik cair dari alat injeksi ke rongga cetakan. Sprue (lorong utama), runner (distributor), dan gate (pintu masuk ke rongga) disertakan.
- Sistem ejektor: Terdiri dari pin ejektor, pelat, dan batang, produk cetakan didorong keluar dari rongga setelah pendinginan.
- Sistem pendingin: Jaringan jalur pendinginan yang mengalirkan air dan pendingin untuk mengatur suhu cetakan dan memungkinkan pendinginan yang seragam serta memperpendek waktu siklus.
- Sistem ventilasi: Alur kecil untuk mencegah cacat seperti kantong udara dan luka bakar dengan keluarnya udara dan gas yang terperangkap selama proses injeksi.
- Penggeser dan pengangkat: Bagian yang bergerak yang digunakan untuk bentuk bagian yang kompleks yang memungkinkan pencetakan bentuk undercut dan kompleks.
- Sistem hot runner (bila digunakan): Alih-alih memadatkan plastik dengan runner, hot runner mempertahankan aliran plastik cair secara terus-menerus, sehingga mengurangi pemborosan material dan meningkatkan efisiensi.
Masing-masing komponen ini memainkan peran penting dalam keberhasilan proses pencetakan injeksi, dan memahami fungsinya membantu memecahkan masalah dan mengoptimalkan kinerja cetakan.
Bahan dan Sifat Bagian Cetakan Umum
Pemilihan material untuk komponen cetakan injeksi sangat penting untuk memastikan ketahanan, akurasi, dan ketahanan aus. Komponen cetakan yang berbeda memerlukan sifat material yang berbeda berdasarkan fungsi dan paparan tegangan, panas, dan tekanan.
Basis Cetakan bahan:
Umumnya, P20 terbuat dari baja, baja lunak atau baja tahan karat, yang memberikan kekuatan tinggi dan ketahanan terhadap deformasi. Bahan-bahan ini memastikan bahwa struktur cetakan stabil bahkan dalam kondisi tekanan tinggi dan suhu tinggi.
Core dan bahan rongga:
Biasanya terbuat dari baja tahan karat H13, S136, atau 420, baja ini dikenal karena ketahanan aus dan ketahanan panasnya yang sangat baik. Karena dapat dikerjakan dengan mesin, baja ini dapat diselesaikan dengan sangat teliti hingga ke detail terkecil, dan diperoleh produk cetakan berkualitas tinggi.
Bahan runner dan gate:
Untuk menahan aliran plastik cair yang terus-menerus, diperlukan baja perkakas dengan ketahanan aus yang tinggi. Material yang tahan lama mencegah erosi dan menjaga distribusi material tetap stabil.
Pin ejector dan Sleeves:
Terbuat dari baja keras atau baja nitriding, baja ini tahan terhadap keausan dan korosi akibat penggunaan jangka panjang. Kekuatannya mendukung pelepasan komponen dengan lancar dan menjaga komponen cetakan tidak rusak.
Komponen Sistem Pendingin:
Terbuat dari tembaga berilium atau paduan tembaga untuk konduktivitas termal maksimum. Material tersebut meningkatkan kinerja pendinginan, memperpendek waktu siklus, dan mempercepat laju produksi.
Pemilihan material memiliki pengaruh langsung pada masa pakai dan efisiensi cetakan. Pemilihan material secara efektif meminimalkan keausan, mengurangi waktu henti untuk perawatan, dan meningkatkan masa pakai keseluruhan cetakan.

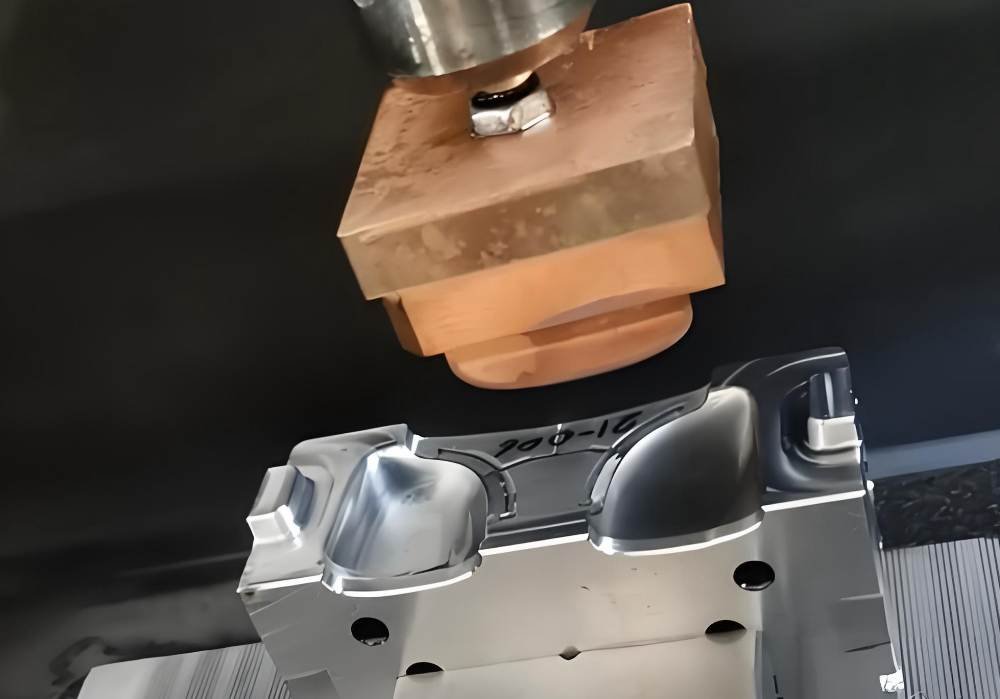

Proses Manufaktur untuk Komponen Cetakan
Komponen cetakan berkualitas tinggi memerlukan teknik produksi canggih yang menjamin akurasi dan ketahanan. Proses yang paling umum digunakan untuk memproduksi komponen cetakan meliputi:
Mesin CNC: Menggunakan penggilingan yang dikontrol komputer dan pemrosesan mesin bubut, rongga cetakan, meson, dan alas yang presisi diproduksi dengan toleransi yang ketat.
Musik EDM: Digunakan untuk memproses bentuk dan detail rumit yang sulit dikerjakan secara konvensional.
Penggilingan dan pemolesan: Menghasilkan permukaan bagian cetakan yang halus, mengurangi gesekan, dan meningkatkan tonjolan bagian.
Perlakuan panas: Meningkatkan kekerasan dan ketahanan aus pada baja cetakan dan memperpanjang umur cetakan. Pelapisan permukaan Pelapisan krom keras, perawatan nitriding, pelapisan PVD, meningkatkan ketahanan aus, mengurangi gesekan.
Proses manufaktur ini memastikan bahwa bagian cetakan memenuhi persyaratan keakuratan dan daya tahan serta mencapai kinerja yang stabil.
Presisi Komponen Cetakan Injeksi
Presisi merupakan faktor yang sangat penting dalam pencetakan injeksi. Karena penyimpangan sekecil apapun dapat menyebabkan produk cacat dan penurunan efisiensi produksi. Ketepatan komponen cetakan secara langsung mempengaruhi:
Dimensi bagian:
Pastikan keseragaman dan keakuratan produk akhir dengan menjaga dimensi bagian cetakan yang tepat. Bahkan penyimpangan kecil dapat menyebabkan cacat, yang memengaruhi kualitas dan fungsionalitas secara keseluruhan.
Penyelarasan cetakan:
Jika penyelarasan setengah badan cetakan tepat, hal itu dapat mencegah masalah seperti gerinda yang terkena noda plastik berlebih dari jahitan. Penyelarasan yang akurat meningkatkan akurasi komponen dan mengurangi pekerjaan pasca-pemrosesan.
Efisiensi pendinginan:
Alur pendingin yang dirancang dengan baik mengatur suhu cetakan untuk mencegah lengkungan dan penyusutan. Sistem pendingin yang efisien meningkatkan waktu siklus, menghasilkan produksi yang cepat dan kualitas yang stabil.
Mekanisme emisi:
Pin ejektor yang berfungsi dengan lancar dapat dengan mudah mengambil komponen tanpa merusak permukaan. Kesesuaian ejektor yang tepat mengurangi penyok, goresan, dan daya rekat selama pembongkaran.
Alat ukur canggih seperti mesin pengukur tiga dimensi (CMM) dan pemindai laser digunakan untuk memeriksa keakuratan bagian cetakan sebelum perakitan.

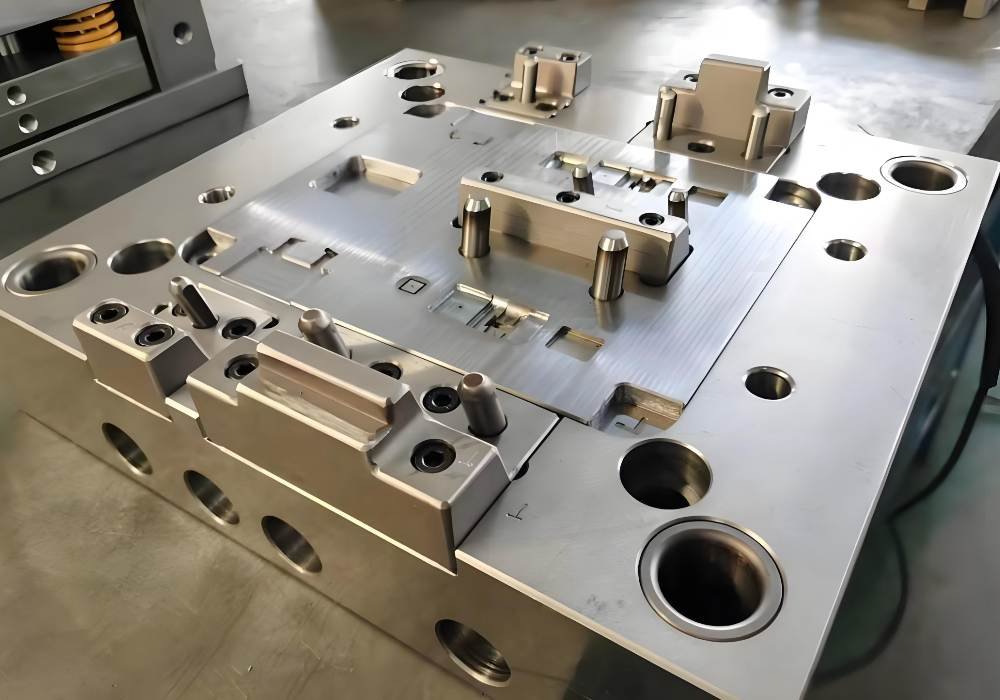

Bagaimana Bagian Cetakan Mempengaruhi Ketahanan dan Umur Cetakan?
Ketahanan cetakan injeksi bergantung pada beberapa faktor, seperti kualitas komponen, pemilihan material, dan metode perawatan. Aspek utama yang memengaruhi masa pakai cetakan adalah:
Kekerasan material: Kekerasan material: Material dengan kekerasan tinggi memastikan ketahanan aus dan ketahanan deformasi serta memperpanjang masa pakai. Material yang tahan lama menjaga akurasi cetakan dan mengurangi cacat serta kebutuhan perawatan.
Pelumasan dan pelapisan: Pelumasan yang tepat dan pelapis tahan aus meminimalkan gesekan antara komponen yang bergerak. Hal ini mengurangi keausan komponen, mencegah panas berlebih, dan memperpanjang umur cetakan.
Efisiensi sistem pendingin: Sistem pendingin yang dirancang dengan baik mencegah tekanan termal dan mengurangi kelelahan material seiring berjalannya waktu. Pendinginan yang efisien menjaga suhu tetap stabil selama produksi dan memperpanjang umur cetakan.
Perawatan rutin: pemeriksaan rutin dan penggantian komponen yang aus tepat waktu untuk mencegah kegagalan yang tidak terduga. Perawatan rutin memastikan kinerja yang stabil dan mencegah penundaan produksi yang mahal.
Dengan menggunakan komponen cetakan berkualitas tinggi dan mempraktikkan metode perawatan yang tepat, umur cetakan dapat diperpanjang secara signifikan.
QLangkah-Langkah Pengendalian Kualitas untuk Komponen Cetakan
Memastikan kualitas komponen cetakan sangat penting untuk produksi dan pencetakan yang stabil tanpa cacat. Langkah-langkah pengendalian kualitas utama adalah:
Inspeksi dimensi:
Alat ukur presisi seperti mesin pengukur kebisingan dan tiga dimensi memverifikasi toleransi komponen cetakan. Pastikan dimensi yang akurat untuk mencegah ketidaksejajaran dan cacat pada produk akhir.
Inspeksi bahan:
Uji kekerasan, kekuatan tarik, dan ketahanan korosi untuk memastikan ketahanan. Material berkualitas tinggi memperpanjang umur cetakan dan mempertahankan kinerja yang stabil bahkan di bawah tekanan tinggi.
Evaluasi permukaan akhir:
Permukaan akhir yang halus mencegah pengikatan, meningkatkan tonjolan komponen, dan mengurangi cacat. Pemolesan dan pelapisan yang tepat meningkatkan kinerja cetakan dan kualitas produk.
Tes fungsional:
Perakitan komponen cetakan dan pengujian dalam kondisi cetakan yang sebenarnya. Ini memastikan kesesuaian, pergerakan, dan efisiensi yang tepat sebelum produksi skala penuh dimulai.
Kontrol kualitas yang ketat membantu dalam deteksi dini cacat dan dalam mempertahankan standar tinggi dalam produksi.
Perawatan dan Pemecahan Masalah Komponen Cetakan
Perawatan rutin komponen cetakan membantu mencegah kerusakan dan memastikan kinerja jangka panjang. Metode perawatan umum meliputi:
Pembersihan
Pembersihan residu plastik, debu, dan kontaminan secara teratur dapat mencegah kerusakan dan memperpanjang umur cetakan. Pembersihan yang tepat memastikan cetakan yang halus dan menjaga kualitas komponen. Cetakan yang bersih meminimalkan fluktuasi waktu siklus dan meningkatkan efisiensi. Pembersih khusus melindungi permukaan yang halus dari kerusakan.
Pemberian minyak
Pelumas dan oli dioleskan ke komponen yang bergerak, seperti pin ejektor dan slider, untuk mengurangi gesekan dan keausan. Pelumasan yang tepat mencegah terjadinya adhesi dan memastikan pelepasan produk cetakan yang lancar serta kinerja yang stabil. Untuk mencegah kontaminasi pada komponen cetakan, pelumasan yang berlebihan harus dihindari.
Pemeriksaan Berkala
Dengan memeriksa keausan, retakan, dan ketidaksejajaran inspeksi secara berkala, potensi kegagalan dapat dideteksi sejak dini. Mengidentifikasi komponen yang mengalami keausan dan kerusakan dapat mencegah perbaikan yang mahal dan penundaan produksi. Pemeriksaan terperinci menjaga keakuratan cetakan dan konsistensi produk. Alat pembesar memungkinkan Anda mendeteksi cacat kecil sebelum berkembang.
Pembersihan sistem pendingin
Membuang sampah di saluran pendingin menghasilkan pembuangan panas yang efisien dan mencegah panas berlebih. Penyumbatan menyebabkan pendinginan yang tidak merata dan menyebabkan kerusakan seperti lengkungan dan penjepitan. Dengan mencuci secara teratur dengan cairan pembersih, efisiensi pendinginan dapat tetap optimal.
Pemecahan masalah umum pada cetakan seperti pembilasan, tembakan pendek, dan kelengkungan melibatkan identifikasi komponen yang rusak dan pembuatan penyesuaian seperlunya.
Final Thoughts
Cetakan untuk pencetakan injeksi merupakan bagian inti dari manufaktur plastik, yang membentuk produk secara presisi dan efisien. Setiap komponen cetakan berperan penting dalam memastikan kelancaran operasional, produksi berkualitas tinggi, dan daya tahan jangka panjang. Memahami faktor-faktor ini, mulai dari desain inti dan rongga hingga sistem pendingin dan injeksi yang canggih, membantu mengoptimalkan kinerja.
Pemilihan material, pemrosesan presisi, dan perawatan rutin sangat memengaruhi umur cetakan dan stabilitas produksi. Dengan menggunakan komponen berkualitas tinggi dan mengadopsi proses manufaktur canggih, keandalan dan efektivitas biaya dapat terjamin.
Seiring industri ini terus berkembang, inovasi dalam teknologi cetakan akan semakin meningkatkan fleksibilitas dan efisiensi. Penggunaan komponen cetakan merupakan kunci untuk mewujudkan kualitas produk yang unggul dan produksi yang wajar. Fecision berspesialisasi dalam injeksi. pembuatan komponen cetakanHubungi kami untuk mendukung proyek cetakan Anda.
Pertanyaan yang Sering Diajukan
Apa tantangan paling umum dalam pemeliharaan cetakan injeksi?
Perawatan rutin sangat penting untuk mencegah keausan, korosi, dan penyimpangan komponen cetakan. Akumulasi residu, penyumbatan sistem pendingin, keausan pin ejektor dan runner, dll., dapat menyebabkan cacat pada produk cetakan.
Bagaimana berbagai jenis sistem gerbang memengaruhi kinerja cetakan?
Sistem gerbang seperti gerbang tepi, hot runner, dan gerbang bawah laut memengaruhi aliran plastik cair, waktu siklus, dan kualitas produk cetakan. Memilih jenis gerbang yang tepat meningkatkan efisiensi, mengurangi limbah, dan meningkatkan penyelesaian permukaan.
Apa peranan permukaan akhir cetakan terhadap kualitas produk akhir?
Permukaan akhir cetakan menentukan tekstur, kilap, dan tampilan produk yang dicetak. Cetakan yang dipoles dengan baik mengurangi gesekan, mencegah adhesi, dan meningkatkan efisiensi pembongkaran.
Bisakah saya menggunakan cetakan tunggal untuk beberapa material?
Beberapa cetakan dirancang dengan penekanan pada fleksibilitas, tetapi ketika menggunakan bahan plastik yang berbeda, pengaturan suhu, saluran pendingin, dan tekanan injeksi mungkin diperlukan untuk mencegah cacat dan memastikan kondisi cetakan yang optimal.
Bagaimana ventilasi cetakan mencegah cacat cetak injeksi?
Ventilasi yang tepat memungkinkan udara dan gas yang terperangkap selama penyuntikan dibuang untuk mencegah masalah seperti bekas terbakar, kantong udara, dan pengisian yang tidak tuntas. Penempatan ventilasi yang strategis meningkatkan keseragaman produk cetakan dan kualitas produksi secara keseluruhan.
Faktor apa yang menentukan umur cetakan injeksi?
Masa pakai cetakan bergantung pada kualitas, frekuensi penggunaan, efisiensi, dan perawatan sistem pendingin. Baja bermutu tinggi, lapisan pelindung, dan perawatan rutin memperpanjang daya tahan cetakan.
Bagaimana suhu dan kecepatan pendinginan cetakan memengaruhi efisiensi produksi?
Kontrol suhu sangat penting untuk mencegah lengkungan, penyusutan, dan variasi dimensi komponen. Saluran pendingin yang efisien mengurangi waktu siklus, meningkatkan kualitas komponen, dan meningkatkan efisiensi produksi secara keseluruhan.
Apa keuntungan desain cetakan modular?
Cetakan modular dapat mengganti sisipan dan komponen tertentu tanpa mendesain ulang seluruh cetakan. Pendekatan ini mengurangi waktu henti, mengurangi biaya, dan meningkatkan fleksibilitas untuk variasi produk.
