Satu penyimpangan mikro saja dapat menyebabkan pesawat jet bernilai jutaan dolar dikandangkan, oleh karena itu, permesinan CNC dirgantara harus menjadi penjaga tak terlihat bagi setiap lepas landas dan pendaratan yang aman. Tingkat presisi ini bukan sekadar prioritas; melainkan persyaratan mendasar yang tak terbantahkan untuk setiap komponen penerbangan.
Panduan lengkap ini akan membantu Anda memahami konsep inti bidang spesialisasi ini. Anda akan mempelajari secara detail apa itu permesinan CNC kedirgantaraan, berbagai manfaat penghematan berat dan keselamatan yang krusial, material utama yang digunakan, dan aplikasi industri bernilai tinggi yang utama.
Apa itu Pemesinan CNC Dirgantara?
Pemesinan CNC dirgantara adalah proses subtraktif khusus yang dikendalikan oleh komputer. Material dihilangkan dari bentuk mentah (billet atau tempa) hingga komponen mencapai toleransi tingkat kedirgantaraan. Persyaratan presisi ini seringkali beberapa kali lebih ketat daripada toleransi manufaktur umum.
Demi menjamin keselamatan penerbangan, komponen kedirgantaraan hasil permesinan CNC harus memenuhi toleransi ketat yang ditetapkan dalam standar kualitas seperti AS9100 dan NADCAP. Hal ini mencakup pelacakan yang cermat. Setiap komponen yang telah dikerjakan dilengkapi dengan paket FAI (First Article Inspection), serangkaian dokumentasi wajib yang memverifikasi kepatuhan dan digunakan bersama komponen tersebut selama masa pakainya.
Pemesinan khusus ini menggunakan teknik yang melampaui standar. Anda akan menemukan penahan kerja vakum untuk mencegah distorsi komponen dan sistem pendingin canggih untuk menghentikan pemotongan ulang chip. Yang terpenting, gerakan simultan 5-sumbu digunakan untuk menyelesaikan komponen mesin CNC kedirgantaraan yang kompleks dalam satu pengaturan, menghilangkan sumber kesalahan kritis.
Manfaat Menggunakan Pemesinan CNC untuk Komponen Dirgantara
Industri kedirgantaraan memanfaatkan teknologi CNC berdasarkan karakteristik kinerjanya yang luar biasa. Mari kita telaah lebih dekat delapan cara spesifik dan vital yang memberikan manfaat keselamatan dan efisiensi yang tak tertandingi.
Presisi Tingkat Mikro
Mesin 5-sumbu modern dapat mempertahankan akurasi posisi hingga mikron. Kontrol tingkat mikro ini sangat penting untuk komponen seperti akar bilah turbin. Kontrol ini memastikan bilah turbin terpasang sempurna dengan slot cakram, yang merupakan kecocokan sempurna yang dibutuhkan untuk mencegah getaran berbahaya dan mengganggu stabilitas mesin di tengah penerbangan.
Pengulangan pada Produksi Bervolume Rendah
Setelah program manufaktur permesinan CNC komponen kedirgantaraan terbukti dan tervalidasi, kode digital yang sama akan menghasilkan komponen kedirgantaraan yang identik setiap saat. Pengulangan yang luar biasa ini berlaku baik untuk batch Anda yang terdiri dari satu prototipe maupun beberapa ratus unit. Proses yang konsisten ini menghemat waktu berminggu-minggu selama transisi penting dari prototipe ke produksi.
Geometri yang Dioptimalkan Berat
Pemesinan CNC memungkinkan pemotongan kompleks yang memungkinkan penggilingan mikro berkecepatan tinggi. Hal ini dapat menciptakan struktur kisi di dalam braket aluminium, misalnya. Hal ini secara drastis memangkas massa keseluruhan sekaligus secara mengejutkan melampaui kekakuan aslinya. Pengurangan massa ini sangat penting untuk memenuhi target pengurangan pembakaran bahan bakar saat ini.
Iterasi Desain Cepat
Bayangkan mengunggah berkas CAD yang telah direvisi di pagi hari. Seorang insinyur kemudian dapat menyimpan komponen fisik pesawat ruang angkasa di sore hari dan memvalidasinya di terowongan angin di hari yang sama. Iterasi desain yang cepat ini hanya mungkin dilakukan dengan pemesinan CNC. Hal ini mustahil dicapai dengan perkakas keras yang lambat dan mahal.
Solusi Multi-Sumbu Satu Bagian
Pemesinan 5-sumbu dapat menggiling, mengebor, dan memasang ulir pada manifold hidrolik yang kompleks, semuanya dalam satu siklus berkelanjutan. Proses inovatif ini mengubah beberapa tabung yang sebelumnya dibrazing menjadi satu blok titanium monolitik yang kuat. Komponen tunggal yang dihasilkan dijamin tidak akan bocor, bahkan ketika terkena tekanan internal yang sangat tinggi.
Pengendalian Biaya melalui Pengurangan Sampah
Permesinan CNC dirgantara menggunakan sistem canggih untuk reklamasi material. Konveyor serpihan titanium dan sistem daur ulang pendingin mereklamasi sebagian besar serpihan logam. Hal ini penting karena membantu mengimbangi lonjakan harga bahan baku. Ini merupakan faktor kunci dalam menjaga layanan permesinan CNC dirgantara tetap kompetitif.
Dokumentasi yang Lancar
Probing pada mesin kini dapat menangkap semua data dimensi secara otomatis. Fitur ini mengisi formulir-formulir penting seperti PPAP dan AS9102 secara real-time. Fitur ini menyediakan dokumen siap audit secara instan. Dokumentasi ini merupakan persyaratan wajib yang harus selalu dipenuhi oleh semua pemasok permesinan CNC pesawat terbang dan kedirgantaraan terkemuka.
Kecepatan ke Pasar
Menggabungkan spindel berkecepatan tinggi dengan palet pintar secara signifikan memangkas waktu siklus komponen seperti rumah avionik aluminium. Laju manufaktur yang dipercepat ini membantu produsen peralatan asli (OEM) memenuhi tenggat waktu penerbangan perdana dan peluncuran yang menuntut.
Kemampuan Pemesinan CNC Fecision Aerospace
Siap untuk yang terbaik di kelasnya? Fecision adalah salah satu produsen bersertifikat AS9100 terbaik. pemesinan CNC pesawat terbang & kedirgantaraan Pemasok yang menjamin standar kualitas kedirgantaraan tertinggi. Kami menyediakan pemesinan CNC presisi untuk material kelas kedirgantaraan dengan titanium, aluminium, dan Inconel. Kemampuan kami untuk memenuhi waktu tunggu yang kompetitif dan solusi bernilai tambah menjadikan kami pilihan terbaik untuk jadwal kedirgantaraan Anda.

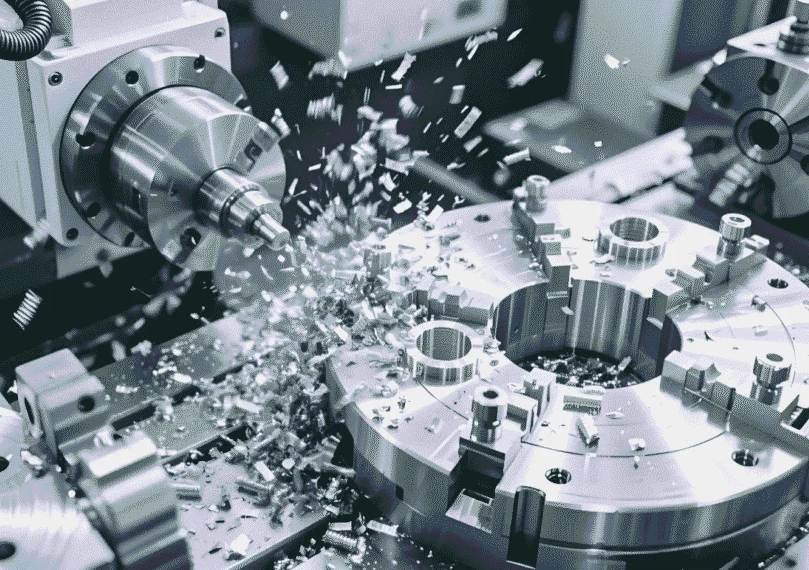

Material Umum yang Digunakan dalam Pemesinan CNC dirgantara
Performa terbaik setiap komponen kedirgantaraan bergantung sepenuhnya pada material penyusunnya. Mari kita lihat logam-logam penting dan plastik berkinerja tinggi yang memungkinkan penerbangan modern.
Paduan Aluminium
Industri kedirgantaraan menggunakan banyak paduan aluminium yang berbeda, dan masing-masing memiliki fungsi spesifik. 6061-T6 merupakan opsi kekuatan serbaguna yang memiliki ketahanan korosi yang tinggi; karena alasan ini, sangat ideal untuk braket penopang.
Untuk aplikasi yang membutuhkan kekuatan maksimum, paduan aluminium yang paling umum digunakan adalah 7075-T7351 untuk komponen yang mengalami tekanan signifikan, seperti rusuk sayap. Pemesinan paduan kaya seng ini membutuhkan RPM spindel tinggi dan aplikasi cairan pendingin yang melimpah untuk mencegah munculnya gerinda tepi yang tidak diinginkan.
Kelas Titanium
Titanium dikenal karena rasio kekuatan-terhadap-beratnya yang luar biasa, terutama untuk rangka pesawat. Grade 2 yang umum dan ulet digunakan untuk pipa hidrolik guna memberikan fleksibilitas. Material ini harus dijalankan pada kecepatan permukaan yang terkontrol untuk menghindari pengerasan kerja yang bermasalah.
Sebagai material andalan, Ti-6Al-4V Grade 5 dapat ditemukan di banyak pesawat modern. Konduktivitas termalnya yang rendah berarti pendingin bertekanan tinggi harus dialirkan langsung melalui alat pemotong untuk mengelola penumpukan panas dengan cepat.
Superpaduan Berbasis Nikel
Untuk komponen yang akan mengalami panas ekstrem—terutama, di dalam mesin jet—insinyur memutuskan menggunakan superalloy. Inconel 718 telah memberikan ketahanan mulur yang sangat baik, menjadikannya material yang baik untuk komponen penting seperti penutup afterburner turbin.
Terkait material ini, perlu diingat bahwa kecepatan potong yang dapat Anda gunakan sangat dibatasi oleh masa pakai alat. Oleh karena itu, Anda memerlukan perencanaan biaya alat yang tepat untuk menghasilkan penawaran harga produksi yang akurat untuk komponen-komponen kedirgantaraan permesinan CNC yang sangat penting ini.
Paduan Magnesium
Magnesium merupakan material penting yang harus digunakan ketika meminimalkan massa diperlukan. AZ31B-F memiliki keunggulan massa yang signifikan dibandingkan aluminium, sehingga memungkinkan penggunaannya pada rangka kursi pesawat dan komponen struktural interior lainnya.
Karena serpihan magnesium mudah terbakar, maka tindakan pencegahan keselamatan harus benar-benar dipatuhi – diperlukan alat tajam dan sistem pengumpulan debu yang ketat untuk menghilangkan risiko kebakaran saat memproses magnesium.
Rekayasa Plastik
Plastik rekayasa berkinerja tinggi menjadi semakin penting baik dari sudut pandang keselamatan maupun fungsional. MENGINTIP memiliki tingkat suhu penggunaan terus-menerus yang tinggi untuk komponen seperti sangkar bantalan di roda pendaratan atau rumah antena radiolusen.
Plastik penting lainnya adalah Ultem 2300, polimer tahan api yang diperkuat kaca. Material ini hampir secara eksklusif digunakan untuk klip interior dan komponen kecil serupa lainnya agar pesawat dapat memenuhi standar sertifikasi keselamatan sekaligus meminimalkan emisi total penerbangan.
Komposit Matriks Logam
Untuk aplikasi termal dan elektronik tingkat lanjut, komposit logam-matriks (MMC) seringkali dibutuhkan. Al-SiC digunakan untuk pelat dingin elektronik karena kemampuannya mendisipasi panas jauh lebih efisien daripada logam standar.
Sayangnya, sifat partikel silikon karbida (SiC) bersifat abrasif. Oleh karena itu, untuk memproses material ini, Anda memerlukan perkakas khusus. Gunakan mata potong ujung berlapis berlian—mata potong ini lebih tahan lama dan menjaga akurasi potongan Anda.
Kriteria Pemilihan Material Utama
| Bahan | Properti Kunci | Aplikasi umum | Pertimbangan Pemesinan |
| Paduan Aluminium | Kekuatan terhadap Berat Tinggi, Tahan Korosi | Braket Penyangga, Tulang Rusuk Sayap | RPM Tinggi, Pendingin Banjir |
| Kelas Titanium | Kekuatan terhadap Berat yang Unggul, Tahan Panas | Rangka pesawat, Tabung Hidrolik | Pendingin Bertekanan Tinggi dan Kecepatan Terkendali |
| Superpaduan Berbasis Nikel | Ketahanan Creep yang Luar Biasa, Kekuatan Suhu Tinggi | Bilah Turbin, Penutup Afterburner | Umur Alat Terbatas, Biaya Tinggi |
| Paduan Magnesium | Ringan Ekstrim | Rangka Kursi, Struktur Interior | Alat Tajam, Ekstraksi Debu |
| Rekayasa Plastik | Tahan Suhu Tinggi, Tahan Api | Kandang Bantalan, Interior Kabin | Pemesinan Standar |
| Komposit Matriks Logam | Konduktivitas Termal Lanjutan | Pelat Dingin Elektronik | Alat Berlapis Berlian |

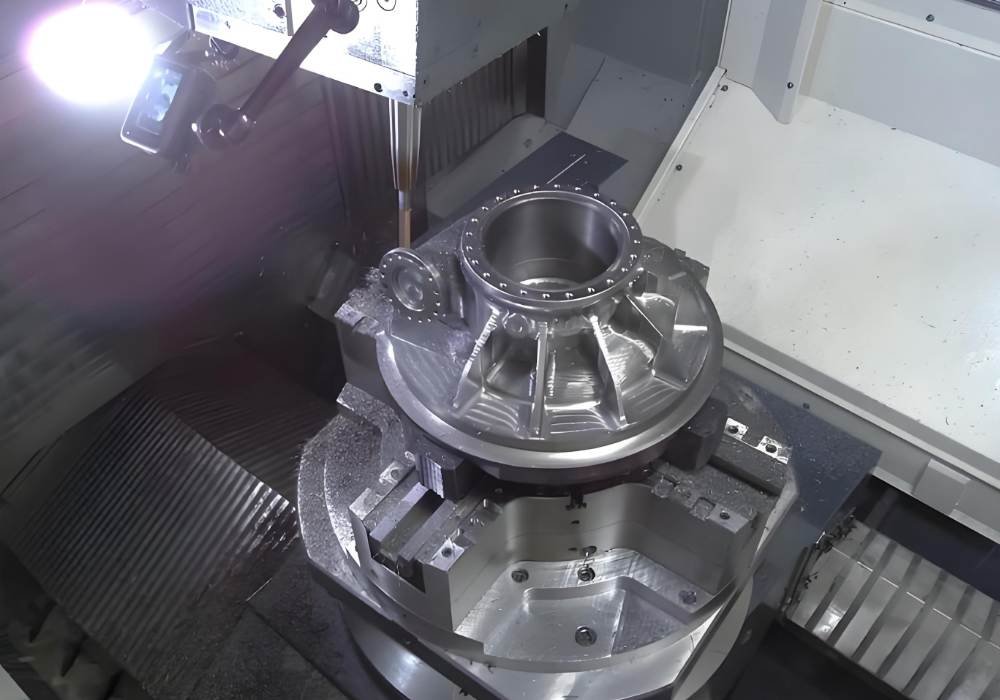

Aplikasi Pemesinan CNC dirgantara
Jadi, ke mana semua komponen presisi tinggi ini ditempatkan? Pemesinan CNC dirgantara adalah teknologi utama yang mendorong beberapa aplikasi kedirgantaraan bernilai tinggi yang signifikan, memungkinkan pesawat terbang dan wahana antariksa beroperasi dalam toleransi yang dapat diterima.
Komponen Mesin Turbin
Komponen-komponen penting, seperti akar bilah, cakram, dan bilah stator, dibuat dari material yang kuat seperti Inconel 718. Komponen-komponen ini dirancang untuk kinerja yang andal dalam suhu ekstrem dan rentang RPM yang intens di dalam mesin.
Para insinyur memanfaatkan flank-milling 5-sumbu untuk menghasilkan profil aerodinamis yang rumit dengan presisi luar biasa. Presisi setingkat mikron ini secara langsung berperan dalam meningkatkan aliran udara dan efisiensi pembakaran bahan bakar secara keseluruhan.
Perlengkapan Rangka Pesawat Struktural
Kategori vital ini mencakup komponen-komponen penting keselamatan seperti ikatan geser badan pesawat dan rusuk sayap. Komponen-komponen ini seringkali digiling dari aluminium 7075-T7351 berkekuatan tinggi untuk membentuk struktur rangka pesawat.
Pemesinan CNC dengan cermat menggiling kantong-kantong pengurangan berat hingga ketebalan dinding minimum. Komponen-komponen ringan ini kemudian menjalani uji kelelahan siklus panjang. Hal ini memastikan badan pesawat mampu menahan tekanan harian selama puluhan tahun.
Bagian Roda Pendaratan
Roda pendaratan harus mampu menahan gaya benturan yang sangat besar di setiap pendaratan. Komponen seperti as titanium dan kerah kemudi awalnya diproses melalui pembubutan CNC untuk dibentuk.
Proses ini diikuti dengan pengeboran lubang dalam yang presisi untuk memastikan konsentrisitas tinggi. Urutan ini diperlukan untuk mencegah goncangan rem yang berbahaya dan getaran yang tidak diinginkan, yang akan menjaga pesawat tetap stabil saat mendarat.
Modul Propulsi Pesawat Luar Angkasa
Untuk ruang angkasa yang lebih dalam, pemesinan CNC digunakan untuk membuat badan katup gas kompleks dari Ti-6Al-4V. Badan katup gas ini seringkali memiliki jalur aliran internal melengkung yang mustahil diproduksi menggunakan metode pengecoran.
Pemesinan simultan 5-sumbu mencapai toleransi rentang mikron pada komponen mesin CNC kedirgantaraan ini. Presisi ini penting untuk memastikan pengoperasian yang sepenuhnya bebas kebocoran dan andal di ruang hampa yang keras dan menuntut.
Perangkat Keras RF Satelit
Komunikasi satelit bergantung pada kinerja transmisi sinyal yang sempurna. Pandu gelombang dan susunan antena biasanya dibuat dari aluminium 6061-T6 dan dilapisi dengan lapisan emas konduktif setelah proses penggilingan selesai.
Keakuratan posisi fitur internal sangat krusial bagi fungsionalitas. Presisi tinggi ini secara langsung memastikan integritas sinyal pita Ka dan kinerja optimal pada frekuensi sangat tinggi yang dibutuhkan untuk komunikasi satelit.
Interior Kabin & Tempat Duduk
Pengalaman penumpang pun diuntungkan oleh presisi dan keamanan CNC. Contohnya termasuk penyangga kursi aluminium 6061 dan rol baki makanan PEEK yang tahan lama yang terdapat di seluruh kabin.
Pemesinan CNC memastikan komponen-komponen ini memenuhi standar mudah terbakar yang ketat sebelum pemasangan. Proses ini juga menghasilkan lapisan akhir permukaan-A berkualitas tinggi yang terlihat oleh penumpang, yang diharapkan dalam lingkungan pesawat yang nyaman dan modern.
Kesimpulan
Pemesinan CNC dirgantara adalah teknologi inti yang mengubah logam paduan dan plastik eksotis menjadi komponen yang sangat penting bagi keselamatan dan hemat bobot. Teknologi ini secara konsisten memberikan akurasi tingkat mikron dan ketertelusuran regulasi yang menyeluruh, memenuhi tuntutan tertinggi untuk program penerbangan dan antariksa modern.
Di Fecision, kami menyediakan solusi manufaktur komprehensif di seluruh rantai pasok kedirgantaraan, mulai dari komponen pesawat komersial hingga sistem pesawat ruang angkasa. Kemampuan kami melampaui pemesinan CNC standar, mencakup perkakas cetakan presisi, pencetakan injeksi untuk komponen plastik ringan, dan produksi komponen logam. Kami mendukung proyek Anda mulai dari pembuatan prototipe awal hingga produksi massal yang efisien.
Mengapa Memilih Fecision untuk Dirgantara?
- Pengalaman industri yang luas dalam pembuatan komponen kedirgantaraan.
- Sistem manajemen mutu bersertifikat AS9100 yang ketat.
- Keahlian teknis khusus dalam material luar angkasa yang kompleks.
- Fleksibilitas manufaktur dengan berbagai kemampuan proses.
- Solusi rekayasa nilai memberikan hasil yang hemat biaya.
- Layanan rantai pasokan lengkap: manufaktur, penyelesaian, logistik.
Apakah Anda bersemangat untuk melangkah maju dengan presisi tingkat kedirgantaraan yang dibutuhkan untuk menyelesaikan proyek Anda? Hubungi Fecision hari ini untuk menilai kebutuhan manufaktur permesinan CNC suku cadang kedirgantaraan spesifik Anda dan menerima penawaran untuk komponen penerbangan penting Anda berikutnya!
