Pergeseran kecil pada posisi sisipan dapat mengubah katup medis antibocor menjadi rongsokan—bukti bahwa desain cetakan sisipan adalah penghancur margin yang tersembunyi dalam setiap proyek multi-material. Anda telah melihat komponen rumit yang menggabungkan logam dan plastik, dan teknik ini adalah cara yang tepat untuk melakukannya.
Di bawah ini, Anda akan mempelajari apa itu pencetakan sisipan, logam dan plastik apa saja yang tahan terhadap lelehan, lima pemeriksaan pra-desain, sembilan aturan geometri, mengapa proses pencetakan sisipan lebih unggul daripada proses pasca-perakitan, dan aplikasi-aplikasi utamanya. Bersiaplah untuk menguasai proses penting ini.

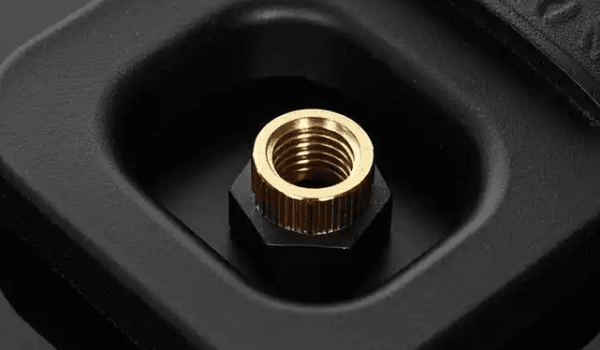

Apa itu Insert Molding?
Pencetakan sisipan adalah proses pencetakan injeksi sekali pakai di mana sisipan yang telah dibuat sebelumnya—logam, keramik, kaca, atau plastik lainnya—ditempatkan di dalam cetakan sebelum resin cair mengelilingi dan menangkapnya. Hasilnya adalah satu komponen tak terpisahkan yang menggabungkan kekuatan atau konduktivitas sisipan dengan kebebasan bentuk termoplastik. Anda mendapatkan yang terbaik dari kedua hal tersebut dalam satu komponen yang andal.
Berbeda dengan overmolding, proses insert molding hanya membutuhkan satu siklus injeksi, sehingga menghemat waktu dan uang Anda. Berkat proses ini, waktu siklus, limbah material, dan biaya komponen berkurang, sementara kekuatan ikatan meningkat secara signifikan. Ini adalah cara yang sangat efisien untuk menghasilkan komponen yang tahan lama dan multifungsi langsung dari mesin cetak.
Bahan untuk Cetakan Sisipan
Pemilihan material yang tepat untuk insert dan plastik sangat penting untuk hasil yang efektif. Insert harus tahan terhadap tekanan dan panas, dan resin harus melekat dengan baik pada insert. Jika Anda salah dalam memilih material ini, komponen Anda tidak akan berfungsi sebagaimana mestinya.
1. Bahan Sisipan—Logam yang Tahan terhadap Panas dan Tekanan Tinggi
Anda membutuhkan sisipan yang dapat menahan aliran plastik panas dan bertekanan di sekitarnya. Logam adalah pilihan yang paling umum karena menawarkan kekuatan dan stabilitas yang tinggi.
- kuningan Merupakan pilihan yang tepat karena menawarkan konduksi panas yang sangat baik dan lebih hemat biaya untuk sisipan berulir. Sering digunakan dalam elektronik.
- Baja Tahan Karat 316L merupakan material tingkat atas, terutama untuk peralatan medis, karena memberikan ketahanan korosi yang luar biasa dan tahan terhadap siklus autoklaf.
- Aluminium 6061 Ringan dan merupakan penyerap panas yang baik untuk benda-benda seperti casing LED. Anodisasi permukaan juga meningkatkan daya rekat plastik.
- titanium Mahal, tetapi ideal untuk peralatan bedah non-magnetik. Penggunaannya dapat menghemat uang Anda di kemudian hari karena Anda menghindari langkah-langkah pasivasi selanjutnya.
- MIM-Keramik Sangat cocok untuk isolator listrik pada komponen seperti konektor RF. Ekspansi termalnya disesuaikan secara cermat dengan polimer berkinerja tinggi.
| Bahan | Karakteristik Utama | Aplikasi khas | Pertimbangan Ikatan |
| kuningan | Konduktivitas yang baik, Pelumasan sendiri | Sisipan berulir | Permukaan bergerigi |
| Baja Tahan Karat 316L | Tahan korosi, Tahan sterilisasi | Alat kesehatan | Interlock mekanis |
| Aluminium 6061 | Ringan, Manajemen termal | rumah LED | Permukaan teranodisasi |
| titanium | Kekuatan tinggi, Biokompatibel | Alat bedah | Mahal, Pasivasi |
| MIM-Keramik | Isolasi listrik, CTE cocok | Konektor RF | Kinerja tinggi |
2. Resin Plastik—Apa yang Menempel, Apa yang Tidak
Resin plastik harus kompatibel dengan sisipan dan memenuhi persyaratan fungsional komponen. Tujuannya adalah ikatan yang kuat dan permanen.
- PA66 + Serat Kaca menawarkan ketahanan mulur yang tinggi di sekitar ulir logam, menjadikannya pilihan andal yang sering disetujui untuk aplikasi otomotif yang menuntut.
- PBT merupakan plastik yang baik untuk enkapsulasi sensor karena daya serap airnya rendah. Hal ini membantu melindungi komponen elektronik internal dari lingkungan.
- LCP adalah polimer berkinerja tinggi dengan penyusutan yang sangat rendah. Sifat ini memungkinkan pin atau fitur kecil tetap berada di posisi yang tepat sesuai kebutuhan Anda.
- PPSU digunakan dalam peralatan medis karena bersifat transparan terhadap IR dan dapat bertahan dalam banyak siklus sterilisasi uap tanpa menurunkan atau kehilangan sifat-sifatnya.
- TPE-S sering digunakan sebagai lapisan luar yang lembut saat disentuh, yang dapat langsung dicetak di atas sisipan plastik yang lebih keras seperti PP dalam satu kali cetak yang efisien.
| Resin plastik | Karakteristik Utama | Aplikasi khas | Keunggulan Pemrosesan |
| PA66 + GF | Ketahanan mulur tinggi, Disetujui untuk otomotif | Rumah ulir logam | Kekuatan tinggi |
| PBT | Penyerapan kelembaban rendah, Perlindungan yang baik | Enkapsulasi sensor | stabilitas dimensi |
| LCP | Penyusutan sangat rendah, Presisi tinggi | Mikro-pin, Konektor | Penahanan posisi sebenarnya |
| PPSU | Dapat disterilkan dengan uap, IR transparan | Alat kesehatan | Autoklaf berulang |
| TPE-S | Lembut disentuh, Dapat dibentuk ulang | Pegangan, Gagang | Cetakan sekali tembak |
3. Promotor Ikatan & Persiapan Permukaan
Terkadang, ikatan alami antara plastik dan sisipan tidak cukup kuat. Anda dapat menggunakan beberapa teknik untuk meningkatkan daya rekat dan memastikan hasil akhir yang kuat.
- Etsa Kimia Memperkeras permukaan sisipan hingga tingkat mikro, yang secara signifikan meningkatkan ketahanan terhadap gaya tarik. Ini menciptakan area permukaan yang lebih luas agar plastik dapat mencengkeram.
- Aktivasi Plasma Ini adalah proses bersih yang meningkatkan energi permukaan sisipan. Energi permukaan yang lebih tinggi berarti plastik cair akan membasahi permukaan dengan lebih baik sehingga ikatannya lebih baik.
- Anda dapat menambahkan Perekat Internal, juga disebut kompatibilizer, langsung ke resin itu sendiri. Aditif ini secara kimiawi meningkatkan daya rekat antara plastik spesifik dan material sisipan.
Pertimbangan sebelum Desain Cetakan Sisipan
Sebelum merancang cetakan sisipan, Anda harus melakukan sejumlah pemeriksaan. Dengan mempertimbangkan faktor-faktor awal ini, Anda akan menghemat waktu dan mengurangi masalah di kemudian hari selama masa pakai produk dengan mengatasi potensi kegagalan.
Kekuatan Sisipan vs. Tekanan Plastik
Anda harus memverifikasi kekuatan sisipan untuk memastikannya mampu menangani proses yang intensif. Kekuatan material sisipan harus lebih besar daripada tekanan rongga puncak selama injeksi untuk menghindari deformasi atau pembengkokan. Sisipan yang cacat berarti komponen yang terkikis.
Ketidaksesuaian Ekspansi Termal
Selalu pertimbangkan perbedaan pemuaian antara sisipan logam dan plastik. Berbagai jenis material memuai dan menyusut dengan jumlah yang berbeda. Desain Anda harus meminimalkan gangguan setelah pendinginan untuk membatasi kemungkinan terjadinya retak tegangan pada plastik.
Volume Produksi dan Strategi Pemuatan
Volume produksi yang Anda harapkan menentukan desain cetakan dan strategi otomatisasi. Untuk volume rendah, Anda dapat menggunakan perkakas sederhana dan memasukkan sisipan secara manual dengan jig dasar. Untuk volume tinggi, Anda memerlukan sel otomatis dan robotika berkecepatan tinggi untuk mencapai waktu siklus yang lebih cepat dan menjaga biaya tetap rendah.
Biaya Kegagalan
Penarikan kembali di lapangan bisa memakan biaya berkali-kali lipat lebih besar daripada biaya cetakan itu sendiri. Anda harus melakukan FMEA Desain (Analisis Mode dan Efek Kegagalan) sejak awal proses. Analisis yang cermat ini akan membantu Anda menjustifikasi investasi pada sisipan dengan presisi lebih tinggi dan perkakas yang lebih tangguh.
Persyaratan peraturan
Selalu verifikasi standar yang dipersyaratkan sebelum memilih material Anda. Peraturan menentukan pilihan material. Untuk komponen medis atau kedirgantaraan, ini sering kali berarti baja tahan karat, bukan kuningan yang lebih murah. Mematuhi aturan ini bukanlah pilihan—melainkan suatu keharusan.

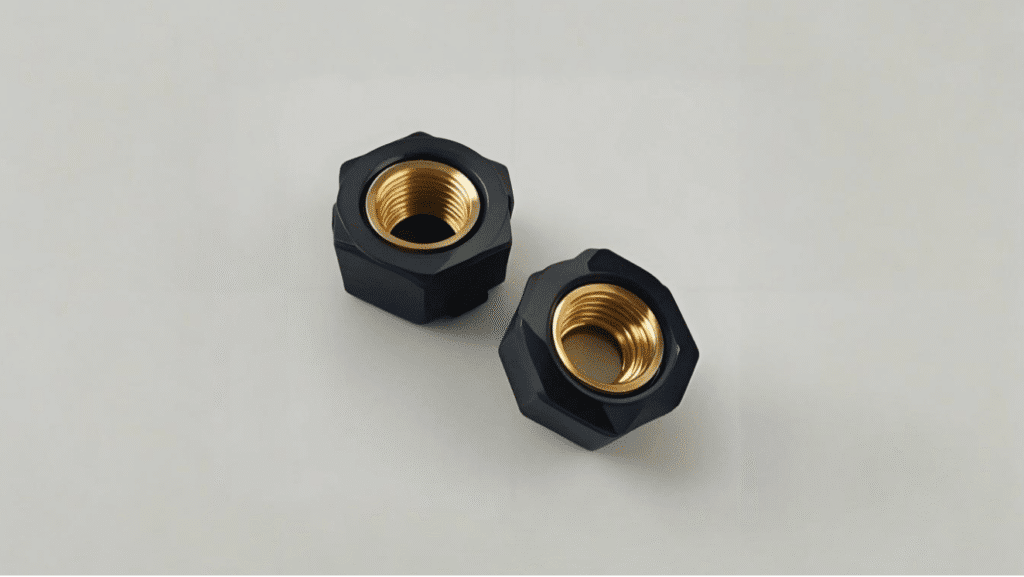

Pedoman Desain untuk Cetakan Sisipan
Setelah Anda menentukan material dan lulus pemeriksaan pra-desain, Anda perlu menerapkan aturan geometri khusus untuk cetakan sisipan. Aturan ini memastikan ikatan yang kuat, aliran material yang tepat, dan pelepasan cetakan yang bersih.
Ketebalan Dinding Sekitar Sisipan
Sangat penting untuk menjaga ketebalan cangkang plastik yang memadai di sekeliling seluruh sisipan. Jika dindingnya terlalu tipis, tanda tenggelam dapat terbentuk pada bagian luar yang telah selesai, yang menciptakan tampilan estetika yang tidak diinginkan dan dapat melemahkan permukaan luar komponen tersebut. Praktik terbaik adalah menjaga ketebalan dinding tetap seragam.
Jari-jari dan Transisi
Penggunaan radius yang lebar di semua sudut internal sangat penting. Sudut yang tajam pada cangkang plastik akan menciptakan titik konsentrasi tegangan, yang sangat meningkatkan kemungkinan retak plastik tepat di dekat sisipan. Sementara itu, selalu gunakan transisi yang halus.
Sudut Draft untuk Retensi Sisipan
Sudut draft yang moderat pada bos plastik seringkali dibutuhkan. Hal ini mencegah insert mundur setelah dicetak, sekaligus memungkinkan komponen yang sudah jadi keluar dengan bersih dari rongga. Anda hanya perlu pegangan dan pelepasan yang cukup.
Geometri Knurl
Pola knurl yang tepat pada insert adalah kunci untuk cengkeraman yang kuat. Knurl yang tepat secara signifikan meningkatkan ketahanan tarikan dan torsi insert dibandingkan dengan permukaan yang halus. Ada berbagai pola, jadi pilihlah yang sesuai dengan profil tegangan komponen Anda.
Strategi Penempatan Gerbang
Anda lokasi gerbang memengaruhi aliran plastik cair dan posisi akhir garis las. Usahakan untuk menempatkan gerbang untuk mendorong aliran yang menciptakan gaya tekan di sekitar sisipan, yang membantu mencapai ikatan sekuat mungkin.
Fitur Anti-Rotasi
Jika sisipan harus tetap sejajar sempurna, Anda harus memasukkan fitur-fitur non-lingkaran ke dalam desainnya. Fitur-fitur seperti flat atau spline pada sisipan mencegah ketidaksejajaran sudut atau putaran setelah sisipan sepenuhnya tertutup plastik.
Aturan Praktis Boss OD
Diameter bos rumah plastik harus proporsional lebih besar daripada diameter sisipan. Aturan praktis ini memastikan tersedianya material plastik yang cukup untuk menopang sisipan sepenuhnya dan mencegah material merayap atau retak akibat tekanan seiring waktu.
Mengapa Anda Harus Memilih Insert Molding?
Pencetakan sisipan lebih dari sekadar proses penyambungan; ini adalah metode yang memberikan manfaat kinerja dan biaya yang tidak dapat ditandingi oleh perakitan tradisional. Proses ini menyederhanakan proses manufaktur Anda.
Hilangkan Ops Sekunder
Anda dapat mengurangi biaya tenaga kerja pasca-perakitan secara signifikan karena prosesnya hanya sekali jalan. Ini berarti Anda dapat menghilangkan kebutuhan akan operasi sekunder seperti memasang ulir sekrup atau memasang sisipan. Semua ini sudah tersedia di dalam alat, sehingga mengurangi waktu penanganan komponen dan waktu perakitan secara keseluruhan.
Resistensi Tarik Keluar & Torsi Lebih Tinggi
Komponen Anda akan mendapatkan sambungan yang jauh lebih kuat dan andal, serta tidak akan rusak di bawah tekanan. Sisipan ini sepenuhnya terbungkus plastik, yang berarti ulir cetak jauh lebih unggul daripada sisipan tekan biasa dalam uji tarik dan torsi. Sambungan ini permanen dan kokoh.
Miniaturisasi
Cetakan plastik sisipan sangat cocok untuk membuat komponen-komponen kecil dan kompleks, terutama dalam bidang elektronik. Proses ini memungkinkan Anda menggabungkan fitur-fitur kecil yang mustahil disambung dengan pengencang standar secara andal. Proses ini ideal untuk desain dengan ruang yang sangat terbatas.
Integritas Penyegelan
Anda bisa mendapatkan peringkat IP (Ingress Protection) yang tinggi tanpa perlu menggunakan gasket atau sealant tambahan. Plastiknya akan langsung mengalir ke tempatnya sebagai segel kedap air yang menyatu langsung dengan insert Anda. Ini berarti komponen Anda terlindungi dari debu dan kelembapan langsung dari cetakan.
Keberlanjutan
Metode ini secara mengejutkan dapat meningkatkan kemampuan daur ulang produk Anda jika Anda memilih material yang kompatibel. Anda seringkali dapat menggiling seluruh bagian yang sudah jadi tanpa khawatir terkontaminasi logam. Ini adalah cara sederhana untuk mengurangi limbah dan membuat komponen yang lebih berkelanjutan.
Hentikan pemborosan waktu dan anggaran untuk perakitan multi-tahap. Hubungi tim teknik Fecision hari ini untuk meninjau perakitan Anda saat ini!
Aplikasi Insert Moulding
Karena cetakan sisipan plastik sangat fleksibel, cetakan ini akan dibutuhkan dalam berbagai industri berteknologi tinggi dan permintaan tinggi. Anda selalu melihat dan menggunakan komponen ini dalam kehidupan sehari-hari.
Sensor Otomotif Perumahan
Cetakan sisipan memungkinkan produsen mengganti beberapa komponen rakitan dengan satu unit cetakan tunggal yang sangat tahan lama. Pendekatan ini memungkinkan Anda menggunakan lebih banyak plastik dalam satu komponen sekaligus mengurangi jumlah komponen terpisah. Hal ini penting karena dapat memangkas bobot keseluruhan kendaraan, menyederhanakan proses perakitan, dan meningkatkan efisiensi bahan bakar.
Pegangan Kanula Medis
Gagang polimer yang dicetak di atas tabung logam merupakan hal yang umum digunakan pada banyak peralatan medis. Hibrida kokoh ini mampu bertahan dalam siklus autoklaf berulang dengan perubahan dimensi minimal. Stabilitas dimensi ini merupakan persyaratan penting dalam kehidupan, memastikan perangkat tetap presisi dan sepenuhnya aman bagi pasien.
Antena Elektronik Konsumen
Enkapsulasi secara langsung meningkatkan kinerja RF dengan menghilangkan celah udara kecil yang melemahkan sinyal, yang sering muncul akibat penyolderan manual. Proses presisi ini menghasilkan sinyal yang lebih andal dan konsisten, sehingga perangkat Anda memiliki jangkauan yang lebih luas dan kecepatan transmisi data yang lebih cepat.
Kait Ringan untuk Dirgantara
Kait hibrida polimer-logam sangat penting karena memenuhi persyaratan mudah terbakar yang sangat ketat. Kait ini juga menghasilkan penghematan berat yang signifikan dibandingkan dengan desain serba logam, yang selalu menjadi tujuan utama dalam penanganan kritis. teknik kedirgantaraan untuk meningkatkan efisiensi.
Konektor IoT Industri
Penggunaan sisipan logam berulir dalam rumah polimer yang kokoh memungkinkan konektor ini mencapai penyegelan yang sangat baik terhadap debu dan cairan, serta persyaratan siklus pemasangan yang sangat tinggi. Hal ini menjadikannya cukup tahan lama untuk bertahan di lingkungan industri yang paling menantang dan keras.
Kesimpulan
Cetakan sisipan mengikat komponen logam dengan plastik untuk menciptakan satu komponen tunggal. Cetakan harus memenuhi toleransi yang ketat, dan materialnya harus kompatibel. Setiap aspek, mulai dari persiapan permukaan sisipan hingga penempatan gerbang, memengaruhi kualitas dan kinerja akhir komponen Anda.
